Messschieber RSR01
RSR01 (Rifle Stock Regulator 01) ist ein Werkzeug, das speziell entwickelt wurde, um Sie bei der optimalen Einstellung aller beweglichen Teile des Futur-K6AM-Systems zu unterstützen: Schafthöhe, Pitch, Schränkung/Senkung, Positionen der Schaftkappe usw.
Einstellung Ihrer persönlichen Parameter
Mit dem RSR01 können Sie Ihre optimalen Einstelleinstellungen in Bezug auf Komfort und Zielbild abnehmen und Ihre persönliche Parameter-Checkliste erstellen. Es wird einfacher, den Schaft des Futur-K6AM für die jeweilige Disziplin einzurichten und an der Einstellung aller beweglichen Teile mit Änderungen und Korrekturen zu arbeiten, um immer ein perfektes Gefühl mit Ihrer Flinte zu haben.
1. Einstellung Pitch
Indem die hintere transparente Scheibe so positioniert wird, dass sie parallel zum Aluminiumteil der Schaftkappe liegt, kann der Winkel des Schafts auf der Schusslinie (Pitch) mit dem Seitenfächer-Goniometer erfasst werden.
2. Einstellung von Schränkung und Senkung
Durch die Beobachtung der Rückseite des Schafts durch die transparente Scheibe wie im Bild können sowohl die seitlichen Abweichungen von der Achse der Schiene als auch der Rotationswinkel der Längssymmetrieflächen festgestellt werden erkannt
3. Einstellung der Höhe der Schaftkappe und des Schaftrückens

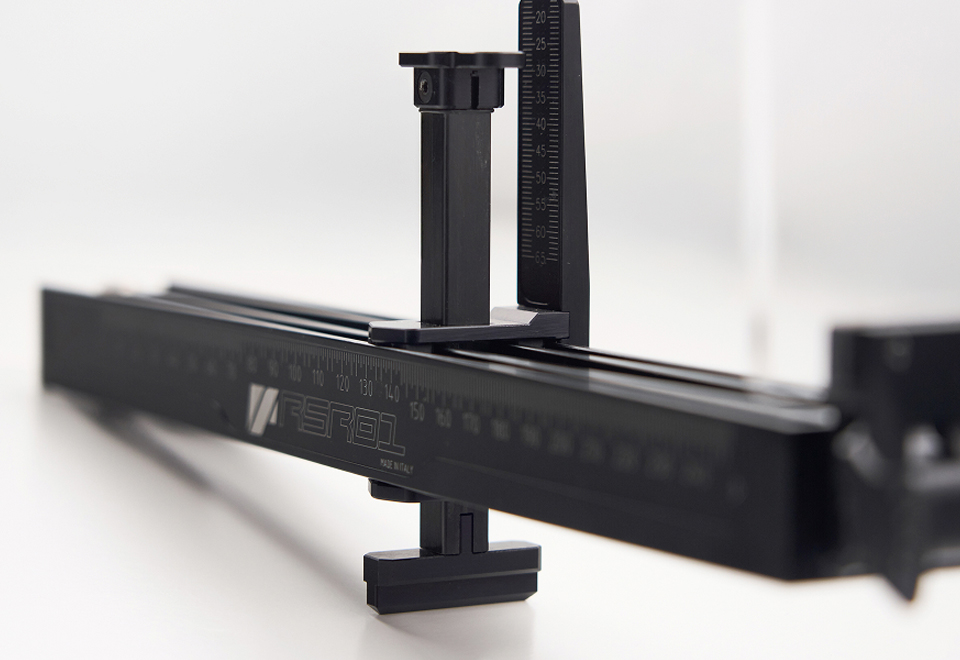

Wenn sich der Fühler horizontal und vertikal bewegt, können wir die Position des Schaftrückens in Bezug auf die Schiene erkennen; von oben (dem höchsten Punkt des Rückens) nach unten (dem niedrigsten Punkt). Indem wir den Fühler auf die gleiche Weise bewegen, können wir die Höhe der Schaftkappe messen, wobei wir uns wiederum auf das Maß der Schiene beziehen. Die horizontale Messskala hat die Funktion, sich auf die horizontale Position des Fühlers zu beziehen, wenn dieser vertikale Werte erfasst.
4. Positionierung des RSR01 auf unterschiedlichen Schienen

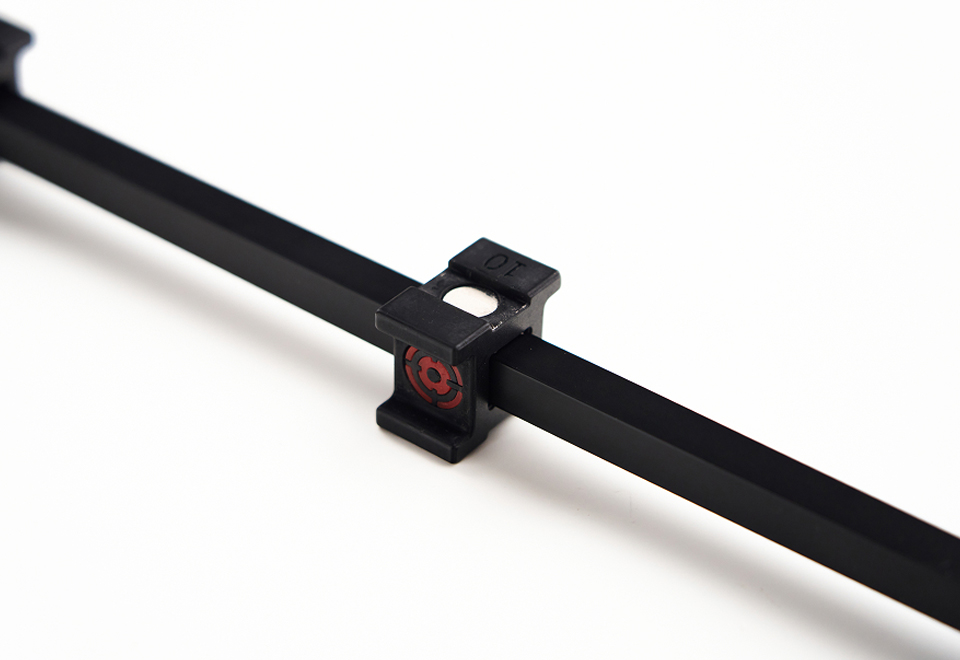

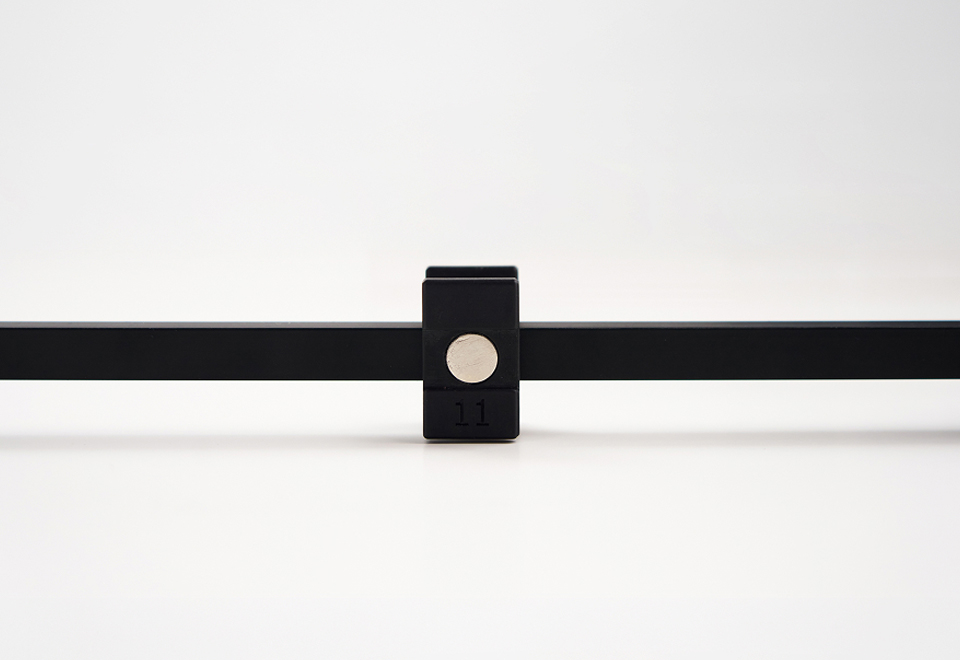

Der RSR01 kann sowohl für 10 mm als auch für 11 mm breite Schienen verwendet werden, indem einfach die Stange (die die Magnethalterungen enthält) auf die zwei möglichen Arten um 180° gedreht an der Schiene angebracht wird. Tatsächlich haben die Magnethalterungen mit einer Breite von 10 mm bzw. 11 mm.
1. Einstellung Pitch
Indem die hintere transparente Scheibe so positioniert wird, dass sie parallel zum Aluminiumteil der Schaftkappe liegt, kann der Winkel des Schafts auf der Schusslinie (Pitch) mit dem Seitenfächer-Goniometer erfasst werden.
3. Einstellung der Höhe der Schaftkappe und des Schaftrückens
Wenn sich der Fühler horizontal und vertikal bewegt, können wir die Position des Schaftrückens in Bezug auf die Schiene erkennen; von oben (dem höchsten Punkt des Rückens) nach unten (dem niedrigsten Punkt). Indem wir den Fühler auf die gleiche Weise bewegen, können wir die Höhe der Schaftkappe messen, wobei wir uns wiederum auf das Maß der Schiene beziehen. Die horizontale Messskala hat die Funktion, sich auf die horizontale Position des Fühlers zu beziehen, wenn dieser vertikale Werte erfasst.
2. Einstellung von Schränkung und Senkung
Durch die Beobachtung der Rückseite des Schafts durch die transparente Scheibe wie im Bild können sowohl die seitlichen Abweichungen von der Achse der Schiene als auch der Rotationswinkel der Längssymmetrieflächen festgestellt werden erkannt
4. Positionierung des RSR01 auf unterschiedlichen Schienen
Der RSR01 kann sowohl für 10 mm als auch für 11 mm breite Schienen verwendet werden, indem einfach die Stange (die die Magnethalterungen enthält) auf die zwei möglichen Arten um 180° gedreht an der Schiene angebracht wird. Tatsächlich haben die Magnethalterungen mit einer Breite von 10 mm bzw. 11 mm.

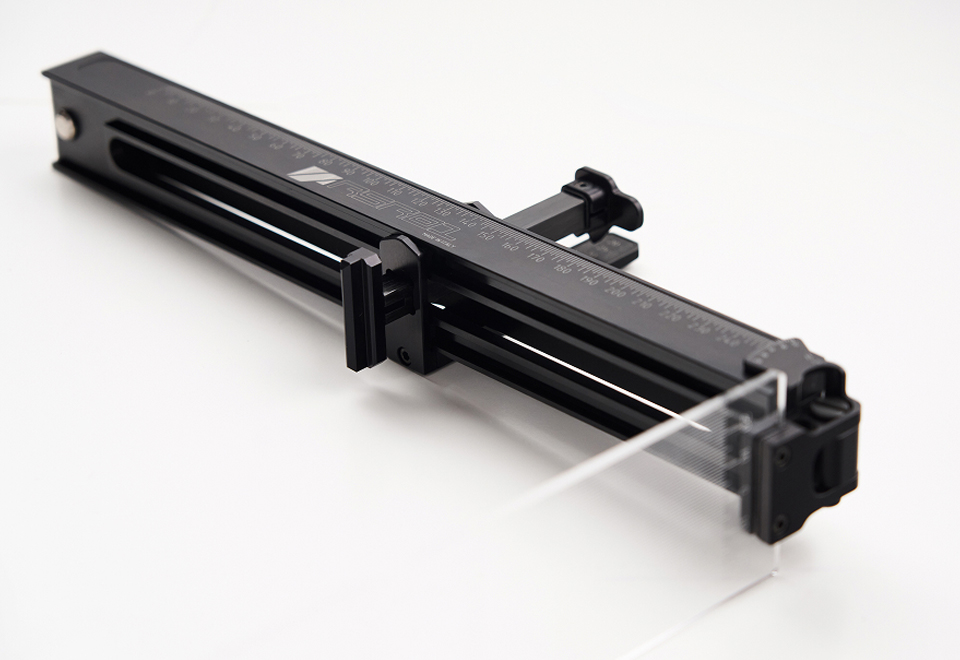

Neuer Korpus aus eloxiertem Aluminium,
Messschieber aus Aluminium und neue Schnellkupplung für 180°-Drehung für 10mm oder 11mm Schiene.
Wir haben sehr prestigeträchtige Materialien wie den Kohlefaserstab verwendet, der eine hohe Steifigkeit und Präzision bei extrem geringem Gewicht gewährleistet.

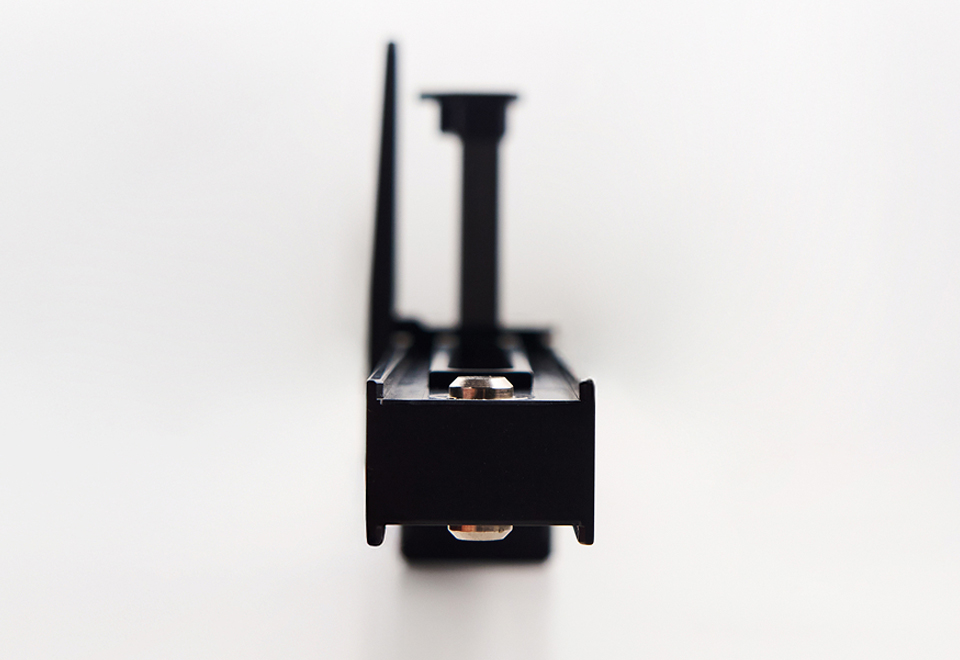

Das neue Kaliber ist perfekt ausgerichtet und gerade, obwohl es aus zwei abnehmbaren Teilen besteht, und gewährleistet höchste Präzision beim schnellen Zusammenbau.
Jede Möglichkeit der Einstellung des Schafts wird vom RSR01-Reguliermessgerät mit spezifischen Messskalen verfolgt.

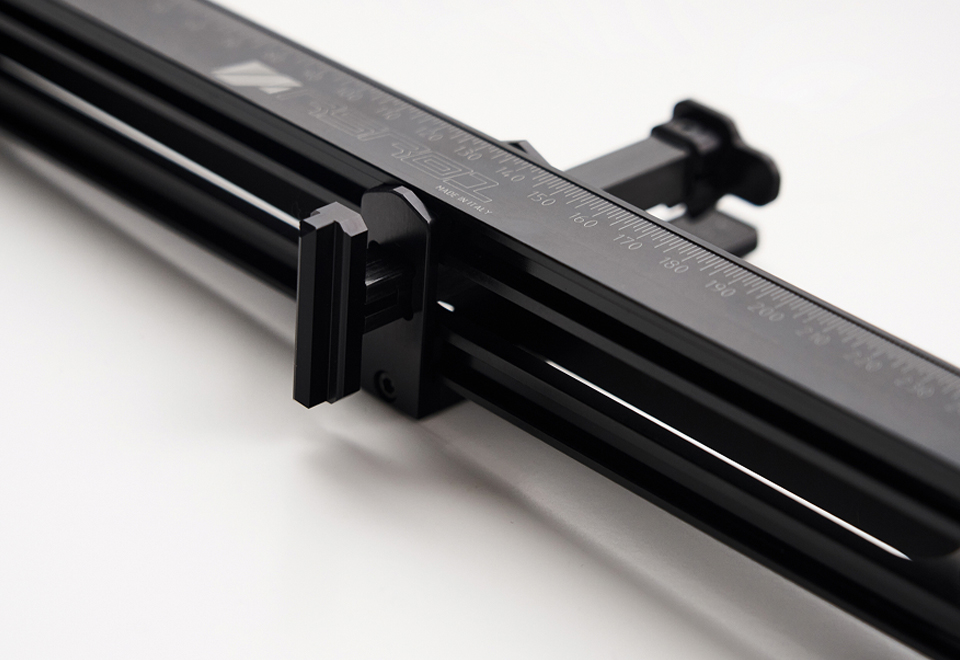

Die Messung der verschiedenen Elemente des RSR01-Kalibers basiert auf deutlich sichtbaren Skalen, die maximale Präzision gewährleisten sollen.
Die beweglichen Elemente zur Aufzeichnung der verschiedenen Einstellungen wurden so konzipiert, dass sie maximale Stabilität und somit eine korrekte Datenerfassung gewährleisten.

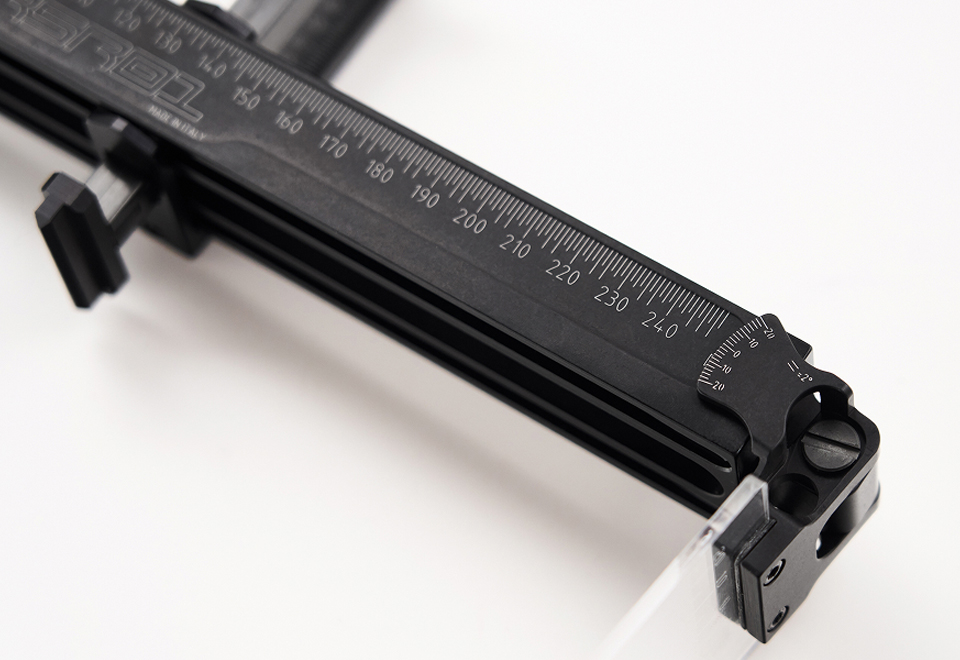

Ein Detail zur Einstellung des Schusswinkels des Schafts, das eine leicht ablesbare Skala für den Schützen aufweist.

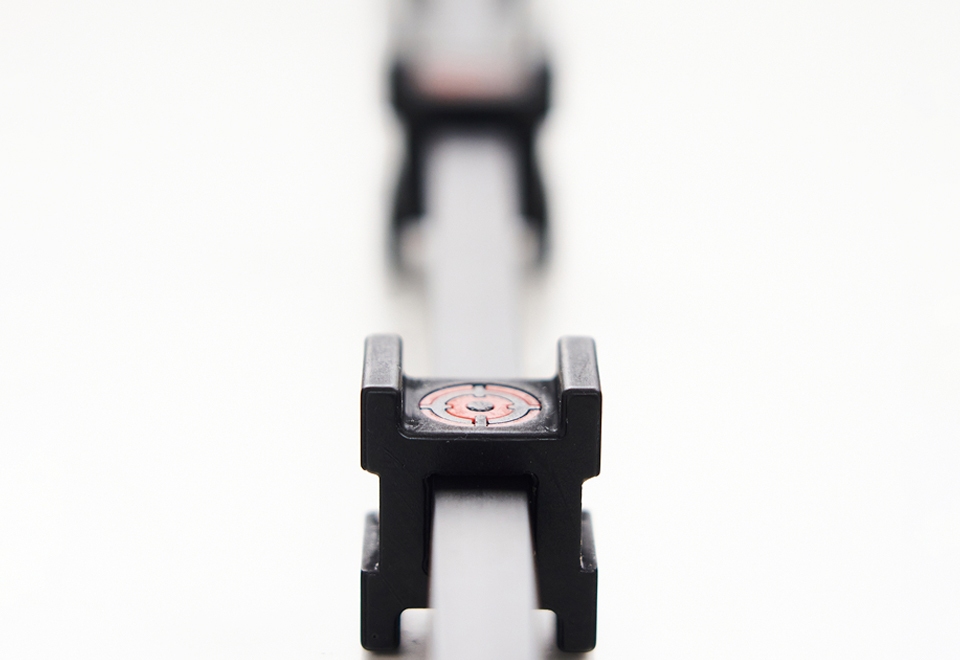

Die Liebe zum Detail zeigt sich auch in den Gewehrunterstützungssystemen, die speziell entwickelt wurden, um maximale Stabilität und Präzision bei den Einstellungen zu ermöglichen.
Wir haben eloxiertes Aluminium für die verschiedenen Elemente des Reguliermessgeräts gewählt, um die bestmögliche Widerstandsfähigkeit gegen Verschleiß und Nutzung im Laufe der Zeit sicherzustellen.

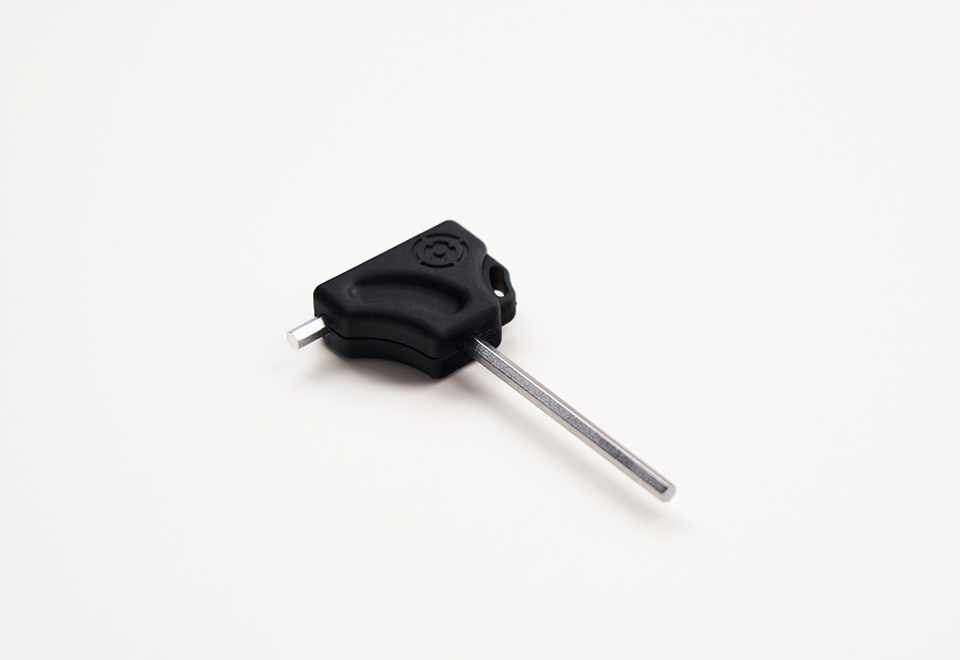

Eine Taste für alle Einstellungen
